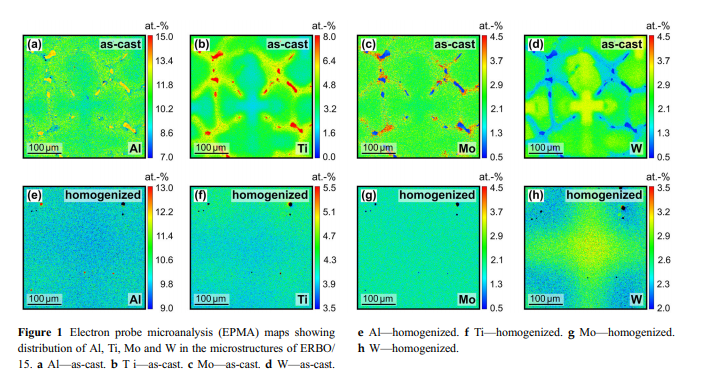

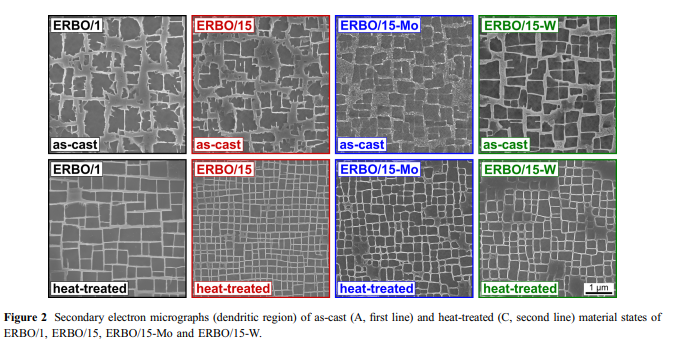

그림 2 는 8 가지 재료 상태의 SEM 마이크로 사진 을 보 여 주 었 는데 이것 은 본 업무 에서 고려 한 것 이다.네 명의 대표.-주조 재 상 태 는 그림 2 위의 한 줄 과 같다. 완전 가열-2 차 시효 처리 후의 처리 재료 상태 (표 2) 는 그림 2 다음 줄 과 같다.

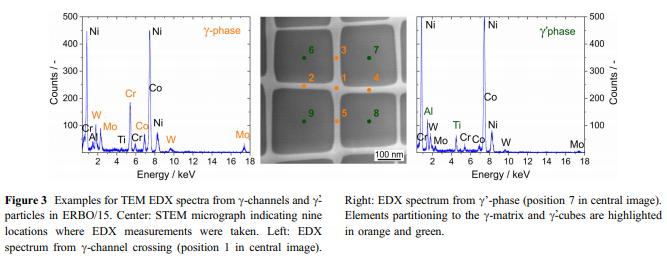

 투과 전자 현미경 (TEM) 으로 c 를 분석 하 였 다/c 급-미시적 구조.TEM 은 하나 로.&JEOL JSM 사.-6490./1) 및 FEI 기술 G2 F20 (ERBO 용/15 와 그 유도체) 는 모두 200 kV 에서 운행 하 는 FEG 와 EDAX 분석 시스템 을 갖 추고 있다.이 방법 으로 3 가지 ERBO 의 구성 을 측정 하 였 습 니 다./그림 3 과 같이 15 가지 변형 체. 그림 3 의 중간 그림 은 @ [방향 (다 광 빔 대비 도) 에서 촬영 한 줄기 현미경 사진 을 나 타 냈 다.5 ℃ 에서 EDX 스펙트럼 측정 을 하 다.-채널 위치 (1 – 5, 그림 참조) 와 네 개의 인접 c 의 중심-입자 (위치 6 – 9).각각의 EDX&전자 빔 직경 으로 스펙트럼 을 기록 하 다. 60 S 시간 대 에 10 nm 입 니 다.EDAX 알고리즘 을 사용 하여 성분 을 계산 하 다.두 개의 상관 치 는 5 개의 채널 측정 치 (분석 점 1 ~ 5) 와 4 개의 입자 측정 치 (분석 점 6 ~ 9) 의 평균 값 으로 얻 을 수 있다.교차 c 의 EDX 스펙트럼 예시-채널 (주황색, 위치 1) 과 오른쪽 상단 c-입자 보이 기 (녹색, 위치 7)&왼쪽 과 오른쪽 그림 과 같다.

비교 하기 위해 서, 우 리 는 Parsa 등 [36] 보고서 의 일부 부분 성분 결 과 를 사 용 했 는데, 이러한 결 과 는 국부 전극 원자 프로 브 (LEAPTM 3000 X HR, Cameca Instrument) 를 통 해 시료 기 온 * 65 K 의 전압 모델 에서 얻 은 것 이다.

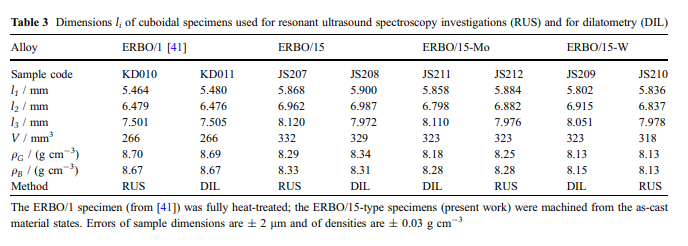

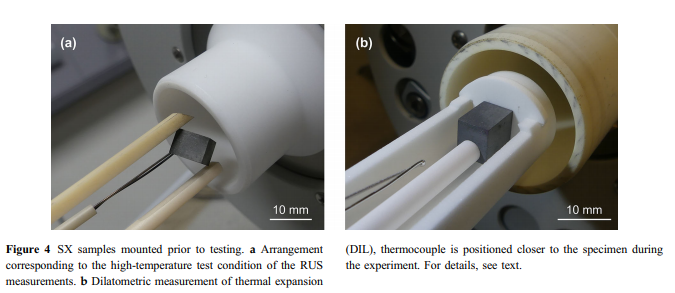

공진 초음파 스펙트럼 (RUS): 본 연구 에서 공진 초음파 스펙트럼 (RUS) 을 통 해 탄성 강도 계수 가 온도 에 따라 변화 하 는 것 을 측정 했다. 예 를 들 어 [38, 39].정확히 말 하면 100 개 목표 치 수 는 약 897 x 6 mm 3 의 정방 향 입방 견본 이다.-[40] 에서 말 한 바 와 같이 레이 의 방향 과 불꽃 침식 가공 을 결합 하여 336 mm 3 를 얻 었 다.본 고 는 ERBO 에 대해 RUS 측정 을 진행 하 였 다.=15 와 그 변형 체.ERBO 의 데이터 비교/하 나 는 덤 트 로 의 작품 에서 추출 한 것 이다.¨der 등 [41].표 3 은 모든 견본 의 사 이 즈 를 나 타 냈 다. 본 작업 에서 테스트 한 모든 견본 에 대하 여 기하학 적 밀도 qG (견본 의 중량 과 부피 에 따라 계산) 와 부력 법 qB (표 3) 가 확정 한 밀도 간 에 매우 좋 은 일치 성 을 가지 고 있다.연마 와 금 강 석판의 광택 을 통 해 표면 품질 이 우수 하 다./그림 4a 에서 그림 4a 에서 전형 적 인 RUS 샘플 은 두 개의 도자기 막대 와 샘플 사이 에 끼어 있다.

 부근 에 측정 열전지 가 있다.실험 과정 에서 열전지 가 견본 에 고정 되 지 않 고 견본 에 매우 가깝다.견본 과 열전지 의 관련 부분 은 용광로 안의 항온 구역 에 있다.  ... 공진 주파수 에 대한 실험 측정 은 자유 진동 샘플 을 채택 하 였 다.실험 에서 얻 은 공진 주파 수 는 위 진자 의 세 개의 독립 탄성 강도 계수 c11, c12 와 c44 와 관계 가 있다.입방 결정 [38, 39, 41].데 이 터 를 수집 하기 위해 내장 되 어 있 는 RUS 장치

집 이 쓰 였 다.이 시스템 은 주파수 응답 분석 기 (NF 사 FRA 5087 형) 한 대 와 높 은 한 대 이다.-속도.-신호 발생 과 검 측 에 사용 되 는 증폭기 (NF 사의 BA 4825 형).실험 은 100 에서 673 K 의 온도 범위 내 에서 진행 되 며, 내치 저온 가열 기 를 사용한다.-온도 로 와 직렬 온도 컨트롤 러 (Eurotherm 2704 형).시료 가 150 ～ 1000 khz 범위 내 에서 의 공명 보 를 기록 하 였 다.엘 보 에 게 1, 덤 트 로¨der 등 [41] 은 실 온 과 1273 K 사이 50K 절차 의 탄력성 을 연구 했다.엘 보-본 작업 의 15 개 변 체 는 100 에서 673 k 의 10k 단계 에서 연 구 를 진행 했다./②/②
