클래스 10.9 볼트

기술

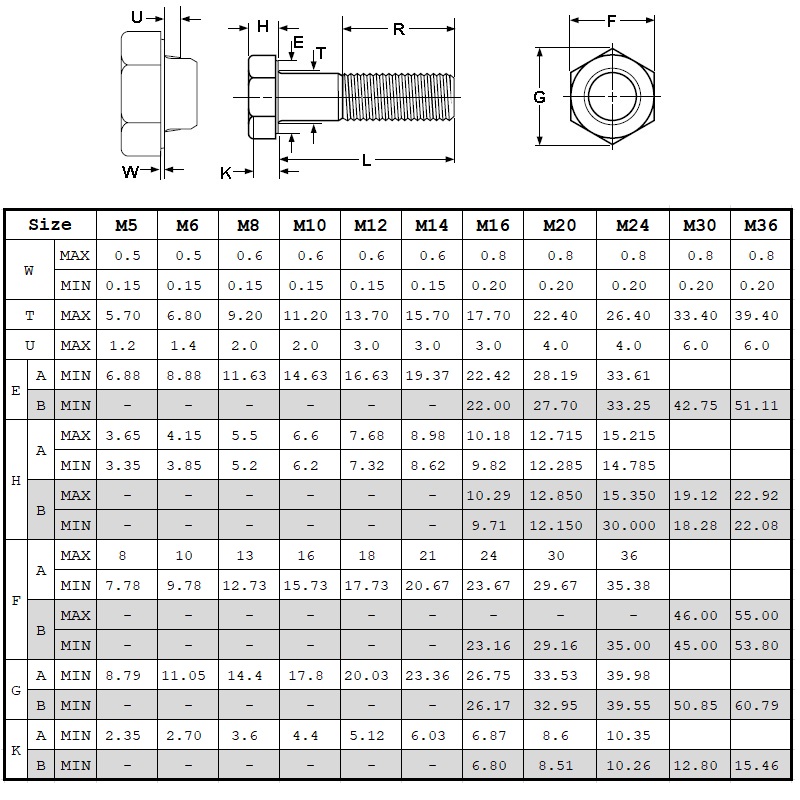

중 탄소 합금강으로 만들어지고 열처리 된 미터 나사 피치가있는 볼트. Grade-A 볼트는 대부분의 어플리케이션에서 선호되는 스타일입니다. Grade-B 볼트는 허용 오차가 낮고 냉간 단조 공정에서 제조 할 수 있습니다.

응용 프로그램 / 장점

8.8 볼트보다 인장 강도가 크다. 미국 학년 8 캡 나사와 가장 유사하지만 정확히 동일하지는 않습니다.

자료

10.9 볼트의 볼트는 다음 화학 성분에 적합한 탄소강으로 제조 될 수 있습니다. 탄소 : 0.25-0.55 %;

인 : 최대 0.035 %; 유황 : 최대 0.035 %.

Class 10.9 볼트는 첨가제 (예 : 붕소, 망간 또는 크롬)가 포함 된 저탄소 마르텐 사이트 강으로 만들 수 있습니다.

다음 화학 조성을 따른다. - 탄소 : 0.20-0.55 %; 인 : 0.035 % 최대, 유황 : 0.035 % 최대. 탄소 함유량이 0 % 미만인 일반 탄소 붕소 합금강의 경우 (레이들의 분석), 망간 함량의 최소값은 0.7 %

클래스 10.9 볼트는 다음 화학 성분을 준수하는 합금강으로 만들 수 있습니다 -

탄소 : 0.20-0.55 %; 인 : 최대 0.035 %; 유황 : 최대 0.035 %; 다음 중 하나 이상을 포함해야한다.

요소 : 크롬, 니켈, 몰리브덴 또는 바나듐

열처리

10.9 볼트의 볼트는 변형 온도 이상에서 기름을 급냉하고 템퍼링으로 재가열하여 열처리되어야한다.

온도 425 ° C.

코어 경도

로크웰 C32 - 39 (비커스 HV 320 - 380)

표면 경도

제품의 측정 된 코어 경도보다 30 비커스 이상 높지 않아야한다.

증명 하중

최소 940 N / mm2

인장 강도

최소 1040 N / mm2

연장

최소 9 %

도금

아연, HDG, Plain, Dacrotized, Teflon, Colourful Dye
