클래스 8.8 볼트

기술

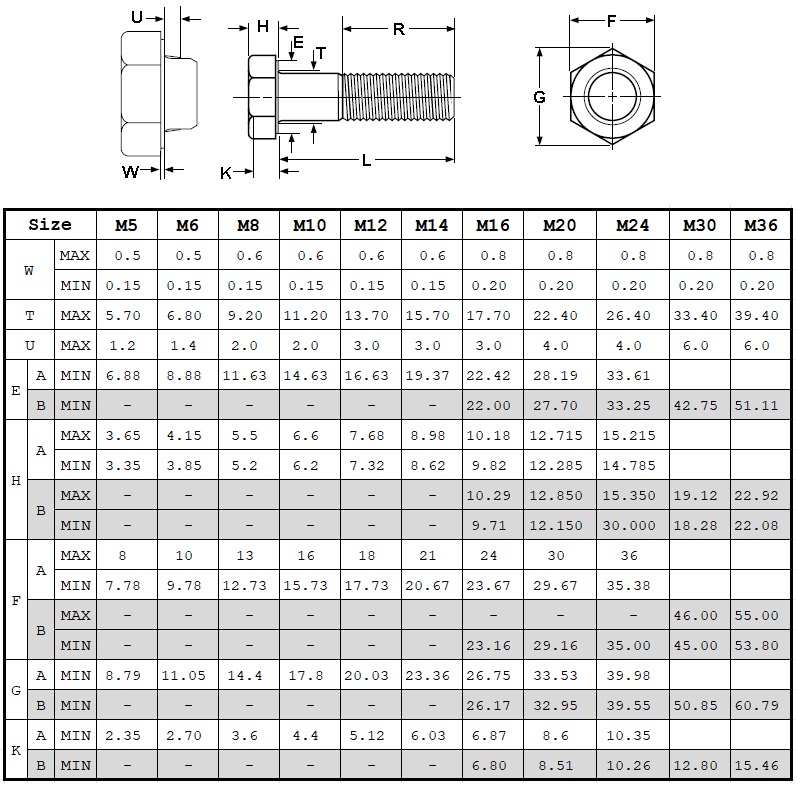

중간 탄소강으로 만들어지고 열처리 된 미터 나사 피치의 육각 볼트. Grade-A 볼트는 대부분의 어플리케이션에서 선호되는 스타일입니다. Grade-B 볼트는 허용 오차가 낮고 냉간 단조 공정에서 제조 할 수 있습니다.

응용 프로그램 / 장점

4.6, 4.8 및 5.8 볼트보다 큰 인장 강도를가집니다.

자료

클래스 8.8 볼트는 첨가제가 함유 된 탄소강으로 만들 수 있습니다 (예 : 붕소, 망간 또는 크롬).

화학적 조성에 따라 - 탄소 : 0.15-0.40 %; 인 : 최대 0.035 %; 유황 : 최대 0.035 %. 탄소 함량이 0.25 % 미만인 일반 탄소 붕소 합금강 (레이들 분석)의 경우, 망간 함량의 최소값은 0.6 %

8.8 볼트의 볼트는 다음 화학 성분에 적합한 탄소강으로 제조 될 수 있습니다. 탄소 : 0.25-0.55 %;

인 : 최대 0.035 %; 유황 : 최대 0.035 %.

열처리

8.8 볼트 등급 볼트는 변형 온도 이상에서 액체 매체에서 급냉시키고 425 ° C의 템퍼링 온도로 재가열하여 열처리해야한다.

코어 경도 직경이 16mm 이하인 경우

로크웰 C22 - 32 (비커스 HV 250 - 320)

직경이 16mm보다 큰 경우

로크웰 C23 - 34 (비커스 HV 255 - 335)

표면 경도

제품의 측정 된 코어 경도보다 30 비커스 이상 높지 않아야한다.

내 하중 16mm 이하

최소 640 N / mm2

직경이 16mm보다 큰 경우

최소 660 N / mm2

인장 강도 직경이 16mm 이하인 경우

최소 800 N / mm2

직경이 16mm보다 큰 경우

최소 830 N / mm2

연장

최소 12 %

도금

아연, HDG, Plain, Dacrotized, Teflon, Colourful Dye
