클래스 8.8 풀 스터드 볼트

기술

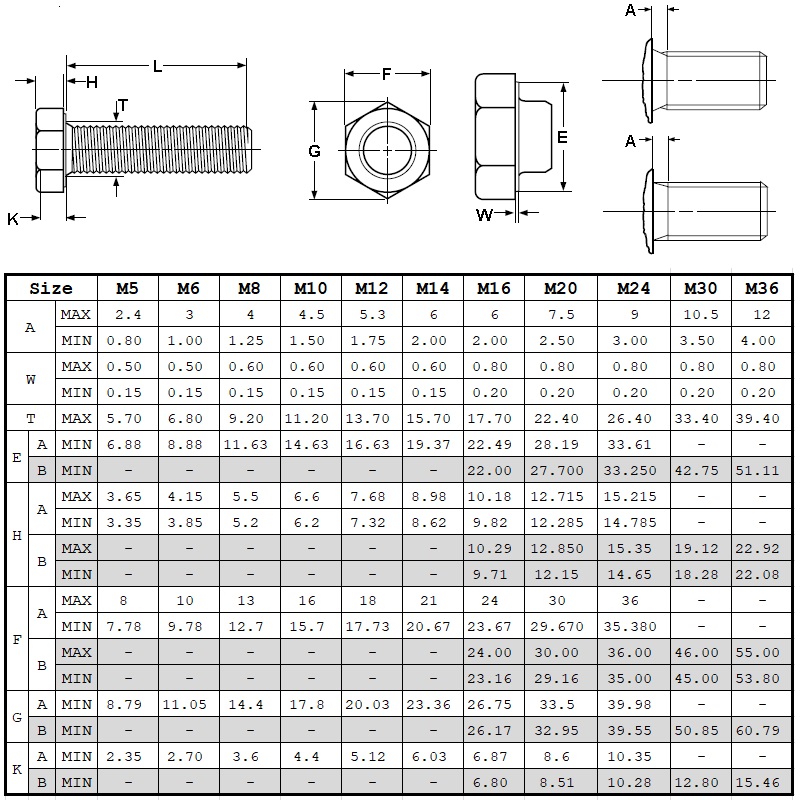

메트릭 나사 피치가있는 캡 스크류, 중간 탄소강으로 만들어지고 열처리 된 헤드에 나사 결합. 등급 A 볼트는

대부분의 어플리케이션에 선호되는 스타일. B 등급 볼트는 공차가 적어 냉간 단조 공정으로 제작할 수 있습니다

응용 프로그램 / 장점

Class 4.6, 4.8 및 5.8 캡 나사보다 큰 인장 강도를가집니다. 헤드에 나사 결합이되어있어 부품이 장착에 유용합니다.

모터를 기계 장치에 연결하십시오. 그들은 또한 자동차 및 트럭 수리에 사용됩니다.

자료

클래스 8.8 캡 나사는 다음과 같은 화학 성분을 준수하는 첨가제 (예 : 붕소, 망간 또는 크롬)가 포함 된 탄소강으로 만들 수 있습니다. 탄소 : 0.15-0.40 %; 인 : 최대 0.035 %; 유황 : 최대 0.035 %. 탄소 함량이 0.25 % 미만인 일반 탄소 붕소 합금강 (레이들 분석)의 경우, 망간 함량의 최소값은 0.6 %

8.8 캡 캡 나사는 다음 화학 성분을 준수하는 탄소강으로 만들 수 있습니다. 탄소 : 0.25-0.55 %; 인 : 최대 0.035 %; 유황 : 최대 0.035 %

열처리

코어 경도 직경이 16mm 이하인 경우

로크웰 C22 - 32 (비커스 HV 250 - 320)

직경이 16mm보다 큰 경우

로크웰 C23 - 34 (비커스 HV 255 - 335)

표면 경도

제품의 측정 된 코어 경도보다 30 비커스 이상 높지 않아야한다.

내 하중 16mm 이하

최소 640 N / mm2

직경이 16mm보다 큰 경우

최소 660 N / mm2

인장 강도 직경이 16mm 이하인 경우

최소 800 N / mm2

직경이 16mm보다 큰 경우

최소 830 N / mm2

연장

최소 12 %

도금

아연, HDG, Plain, Dacrotized, Teflon, Colourful Dye
