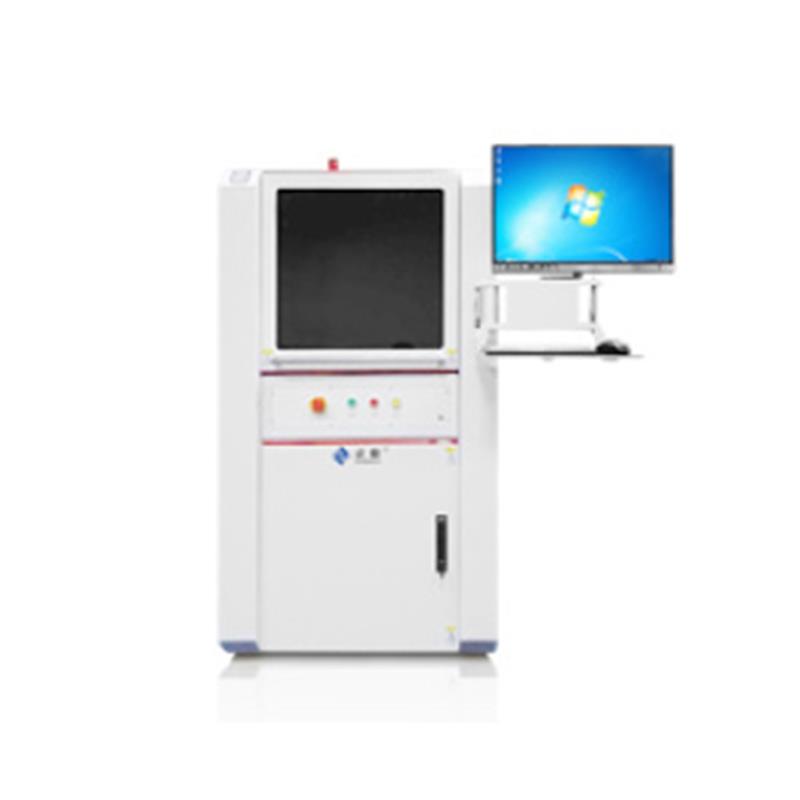

FPC 외관 검사기 시리즈

(AVI-600L / AVI-800Z / AVI-1000Z)

용법

이 장비는 주로 SMT 후 FPC (Flexible Printed Circuit Board) 및 FPCA의 외관 검사에 사용되며, 추출 플레이트 검사에 직접 연결될 수 있으며 자동으로로드 및 언로드 할 수 있습니다.

형질

1. AVI 장치는 신경망을 구축하고 소프트웨어는 인간의 뇌와 유사한 기능을 가지고 있으며 딥 러닝 기능을 가지고 있습니다. 다른 제품의 결함에 대해 다른 계산 결과를 만들고 결과를 피드백 할 수 있습니다.

2. 높은 탐지 속도, 몇 가지 잘못된 경보 포인트, 전체 라인 작업을 완료하는 데 한 사람 만 필요하므로 재심사의 인건비가 크게 절약됩니다.

삼. 이 장비는 강력한 보편성, 다양한 유형의 기계 간 빠른 전환, 직접 추출 감지, 툴링 및 지그에 투자 할 필요가 없으므로 많은 비용을 절약합니다.

4. 장비 구조는 간단하고 기계의 고장률은 거의 제로이며 유지 보수 비용이 낮으며 장비 이동 속도가 높습니다.

기술적 인 매개 변수

목                                                                     명세서

차원 (L × W × H)                                           1000 × 1400 × 1500mm

측정 가능 보드                                     최소 60 × 80mm   최대 450 × 500mm

탐지 정확도                                                         ± 1mm

반복 정확도                                                         CPK ≥1.33

탐지 정확도

결함이있는 제품                                                   0.3 % 미만

장비                                       90 % 이상이며 제품 수율이 높습니다.

통과율                                                 이 지수는 향상 될 수 있습니다.

허위 경보 비율

(PCS 당 계산 포인트)                                       0.5 점 / PCS 미만

탐지 효율                                               0.5S-1.5S / PCS

감지 모드                               직접 추 출판 선적 감지 후 직접 추 출판 감지.

인원                                         한 번의 OP 온라인 작업만으로 탐지 라인을 완료하고

                                                        결함 검토 및 선택   제작품.

이중 기계 라인 감지 모드

피더 → AVI 감지 포지티브 → 플리퍼 → AVI 반대쪽 감지 → 트랙 → VRS
