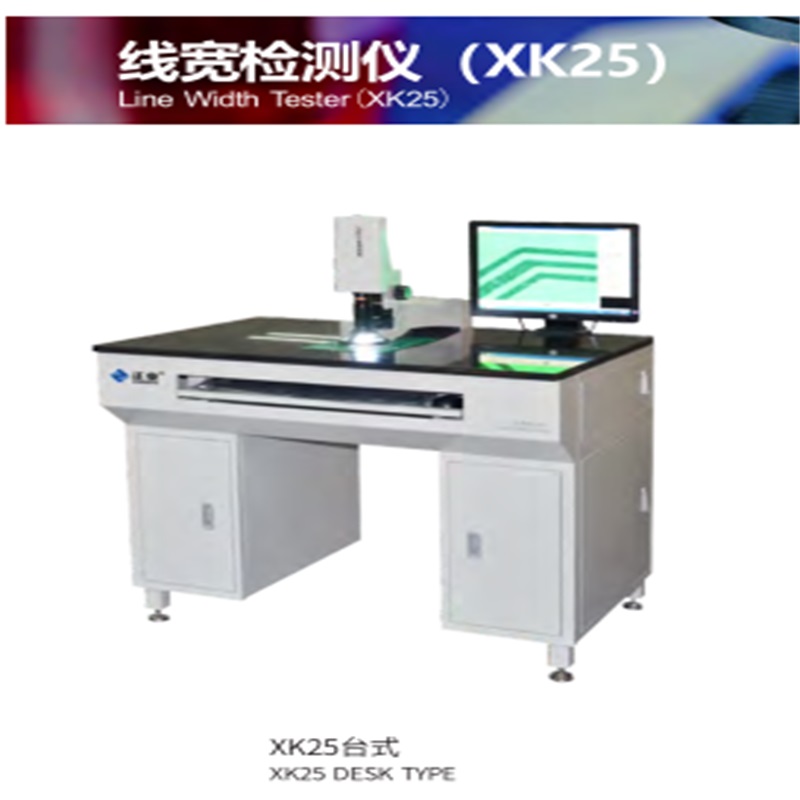

PCB   선폭 테스터 (XK25)

용법

이 장비는 에칭 후 (솔더 마스킹 전) 세미 PCB의 내부 및 외부 범위의 폭을 측정하는 데 적합합니다. 두 선 사이의 거리, 구멍과 가장자리 사이의 거리, 둥근 구멍의 직경, 막힌 구멍과 호도 측정 할 수 있습니다. 또한, IC 웨이퍼의 폭, 필름 및 LCD 보드의 두께 측정이 가능합니다.

형질

1. 정밀성 : 고정밀 초점 거리 조정 장치, 이미지 처리, 자동 경계 및 서브 픽셀 알고리즘 기술 채택

2. 실력 있는:   적색 LED 포지셔닝;

      자동 경계 기술;

      SPC 통계의 완벽한 기능.

기술적 인 매개 변수

목                                                                                 XK25

정확성       측정 정확도                                 ± 1 μm

                      해결                                           0.4 μm / 픽셀 ~ 2.7 μm / 픽셀

                      총 확대                                   70 배 ~ 450X

                      광학 배율                     1.4 배 ~ 9X 지속적으로 조정 가능

사물         PCB 폭                                                 ≤ 760mm

                    시야                                   0.53mm × 0.4mm ~ 3.3mm × 2.5mm

                    선의 폭                                               20 μm ~ 1200μm

외관 치수 (L × W × H)               960 × 780 × 1280mm (컴퓨터없이)

  무게 (컴퓨터 제외)                                             145 키로그램
