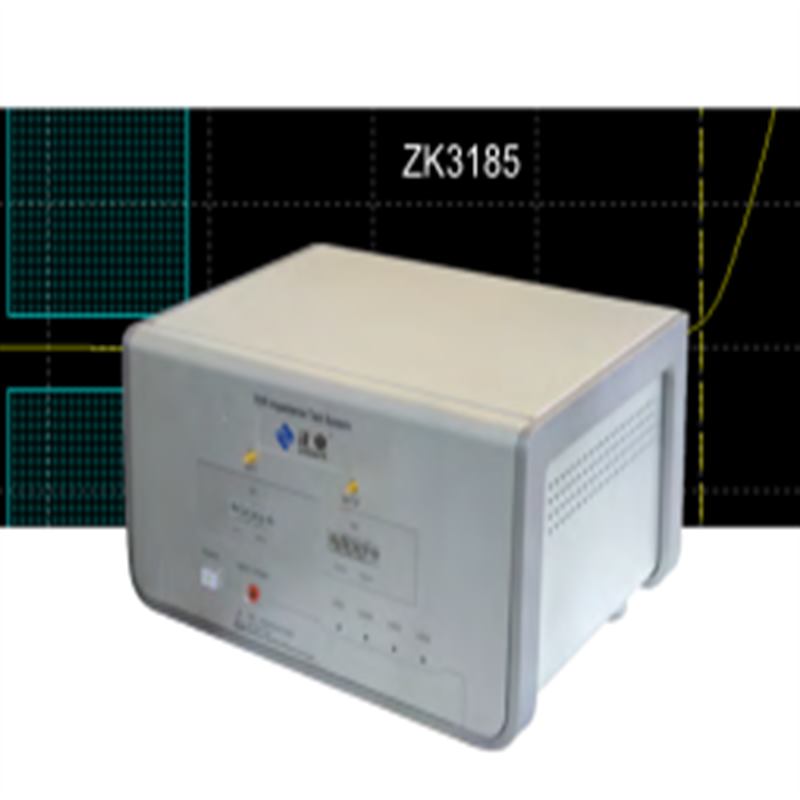

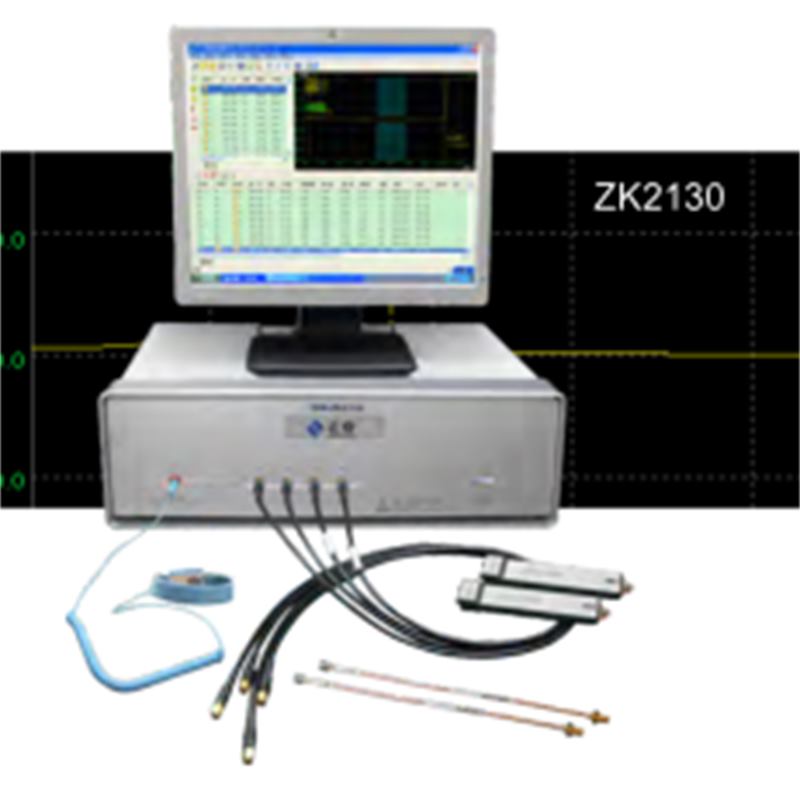

PCB   TDR 임피던스 테스트 기기 (ZK2130 / ZK3185)

용법

이 계측기는 고주파 회로 기판의 임피던스 및 S 매개 변수 테스트에 사용되며 PCB 제조업체를위한 빠르고 정확한 표준 및 경제 솔루션을 제공합니다. 와이어 및 케이블의 임피던스 테스트에도 적용됩니다.

형질

1. 정밀성 : 고정밀 프로브, 고주파 동축 스위치 및 시간 영역 반사, 동기식 고해상도 샘플링 및 다점 교정 기술 채택.

2. 효율성 : 테스트 절차 통합, 멀티 태스킹 원 버튼 작동.

삼. 전문 분야 : 테스트 파형 분석, 통계 데이터 분석, 자동 테스트 데이터 기록, 자동 테스트 보고서 생성 및 인쇄, 캘리브레이션 열기.

기술적 인 매개 변수

목                                                 ZK2130                                   ZK3185

측정 정확도                                       ± 1 % (50Ω)

탐지율                                                 ≦ 1S / 점

사물     제어 임피던스

                측정 범위         20Ω ~ 150Ω                               20Ω ~ 200Ω

                측정 범위               0.05m ~ 2m                               0.02m ~ 2m

웨이브 대역폭                                 3GHz                   0.1GH ~ 8.5GH

손실 테스트                                                 /                         S 파라미터 측정

다이나믹 레인지                                       /                       측정 가능한 테스트 된 기사의 실제 성능 : > 100dB
