1.0 소개

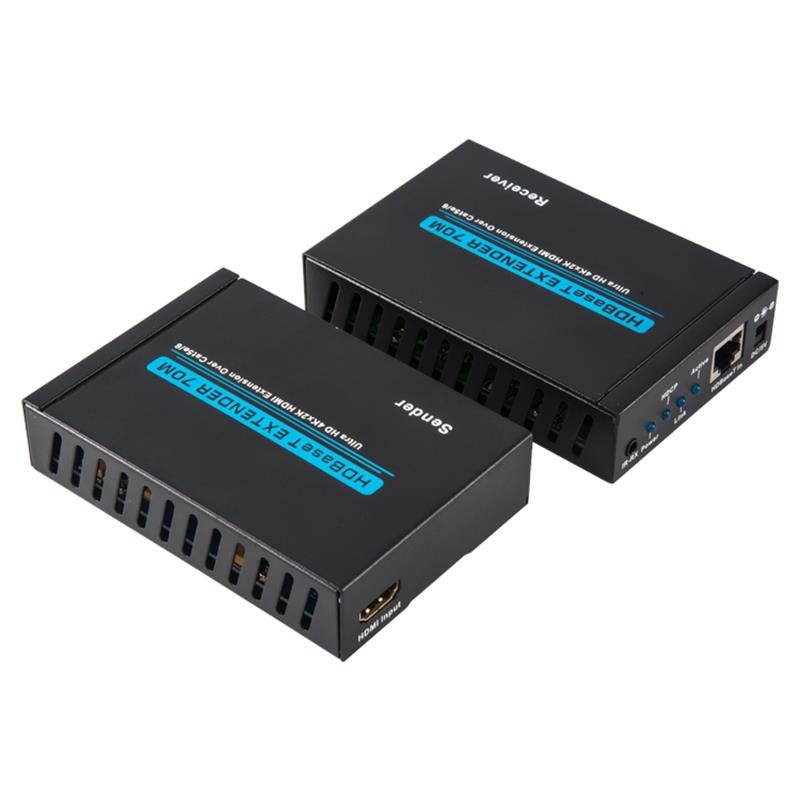

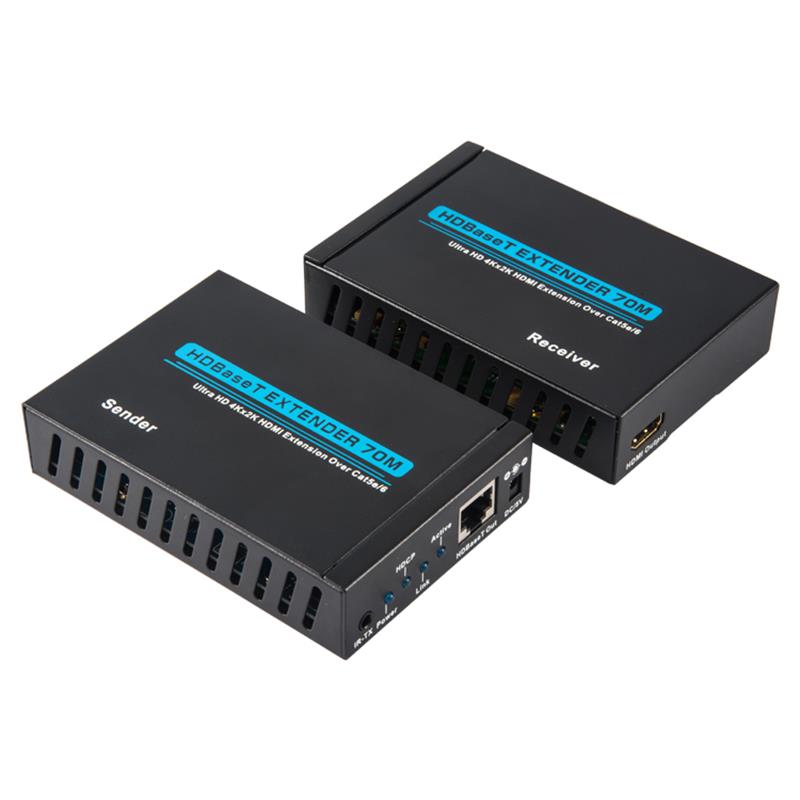

cat5e/cat6 에 있는 HDMI 확장기는 도구로 HDMI 신호를 호환으로 확대하는 모니터입니다.이 디자인은 HDMI 신호를 표준으로 바꾸는 HDBaseT 신호를 사용하여 인터넷을 통해 전송한다는 것이다.적외제어 신호는 HDMI 와 함께 전송을 지원하기 때문에 100미터 밖의 수신기 측의 원본을 제어할 수 있으며 HDMI 확장기 확장기를 사용하여 100미터 밖의 소스 수신기를 제어할 수 있다.

2.0 기능

1. 전체 기능 모듈로 설정할 필요가 없다.

2. 단심 UTP LAN 케이블(CAT-5E/6) 대신 HDMI 케이블을 원거리 전송, UTP 케이블 터미널 채택해 IEE-568B 기준을 적용한다.

3. 전송 거리:

100m:1080P@60Hz36bit;3D1080P@30Hz36bit;

70m:1080P@60Hz@48bit;1080P@120Hz@24bit;3D1080P@60Hz@36bit 4K x 2K@30Hz@24위.

사     HDMI 1.4판 지원.

다섯     HDCP 에 부합하다.

여섯     전고청 지원: 1080p@60Hz@48위/픽셀, 10080p@120Hz@24위/픽셀,

일곱     3D 1080P60Hz와 4K x 2K@30Hz@24위

여덟     홍외 제어 신호를 HDMI 와 함께 전송한다.

아홉     20~60kHz 적외근무 지원.

3.0 포장 첨부

처음으로 확장기를 열 때 다음 항목을 포함할지 확인하십시오:

HDMI 확전기 1개

HDMI 확장기 수신기-1개

적외송신기

적외수신기

직류 전원 어댑터 2개

조작 수첩----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

4.0 규범

주파수 대역폭

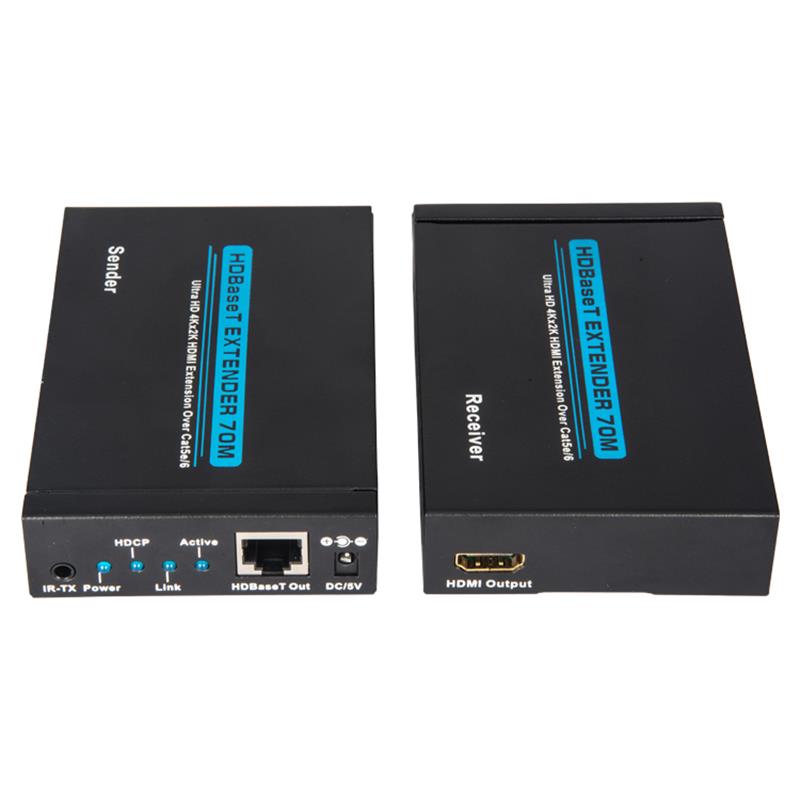

HDMI 송신기 입력 / 출력 포트 --------1개 HDMI 포트 /1개 CAT6 1x 홍외 송신기

HDMI 수신기 입력 / 출력 포트 1개 HDMI 포트 / 1개 CAT6 1x 적외수신기

전원 설비----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

ESD 마네킹 보호하기——————8kV(가스 방전)   표본 4kV (접촉방전)

사이즈 (mm) ---65 (너비) X 100 (깊이) X 25 (높이)

무게: 200g x 2

작업 온도-----0도 C~40도 C/32도 F~104°

작업 온도-----0도 C~40도 C/32도 F~104°

저장 온도-----20°C~60° C/4°F~140도

상대습도: 20~90%RH(응결)

소모량(최대 값)---20W
