저희 제품 구매해 주셔서 감사합니다.제품의 안전과 다년간의 무고장 운행을 확보하기 위해 본 제품 사용 전에 자세히 설명서를 읽으십시오.

설명

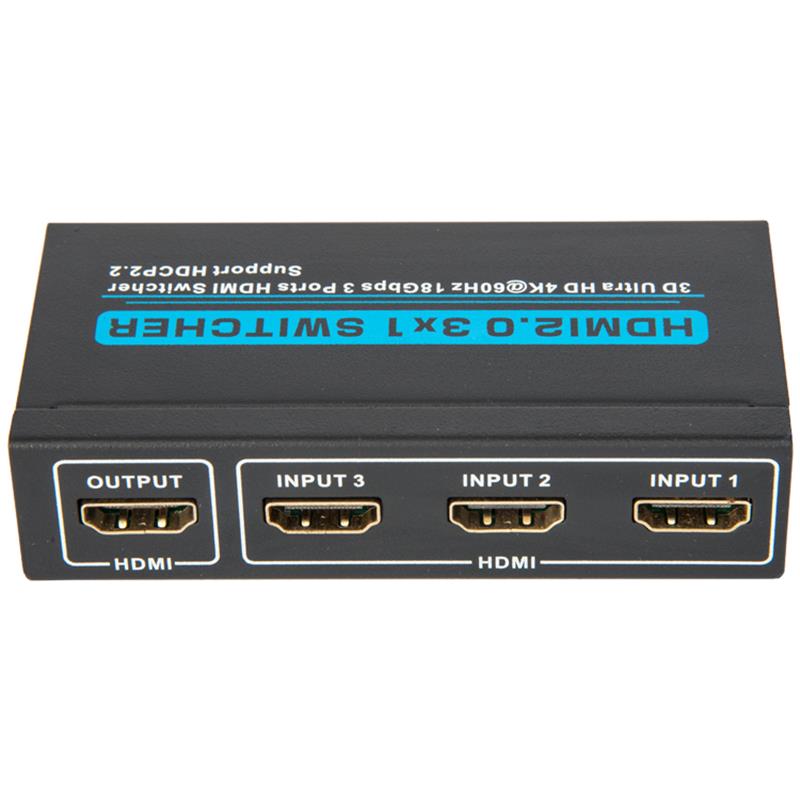

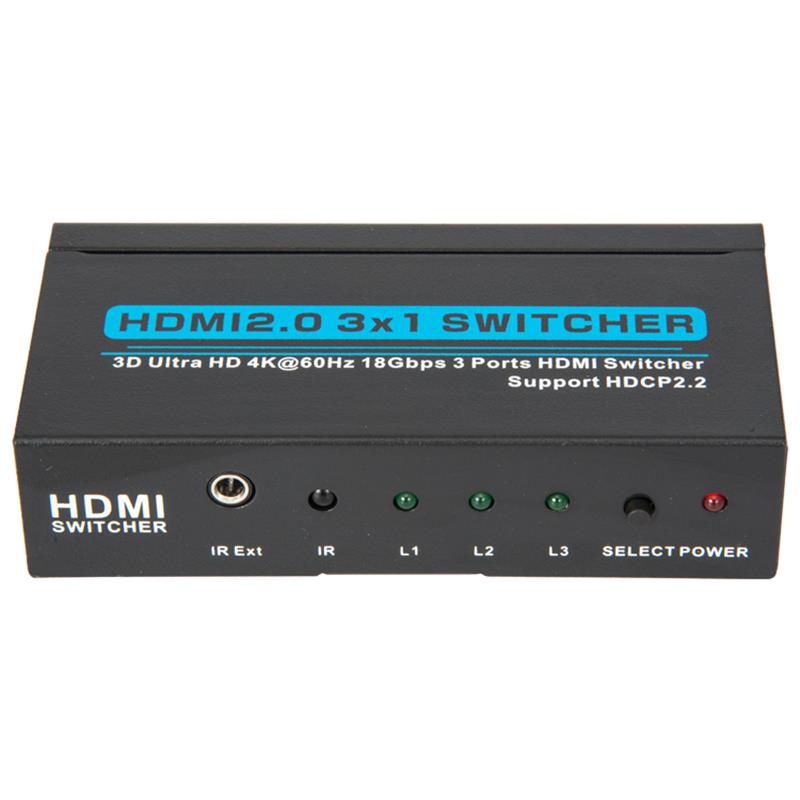

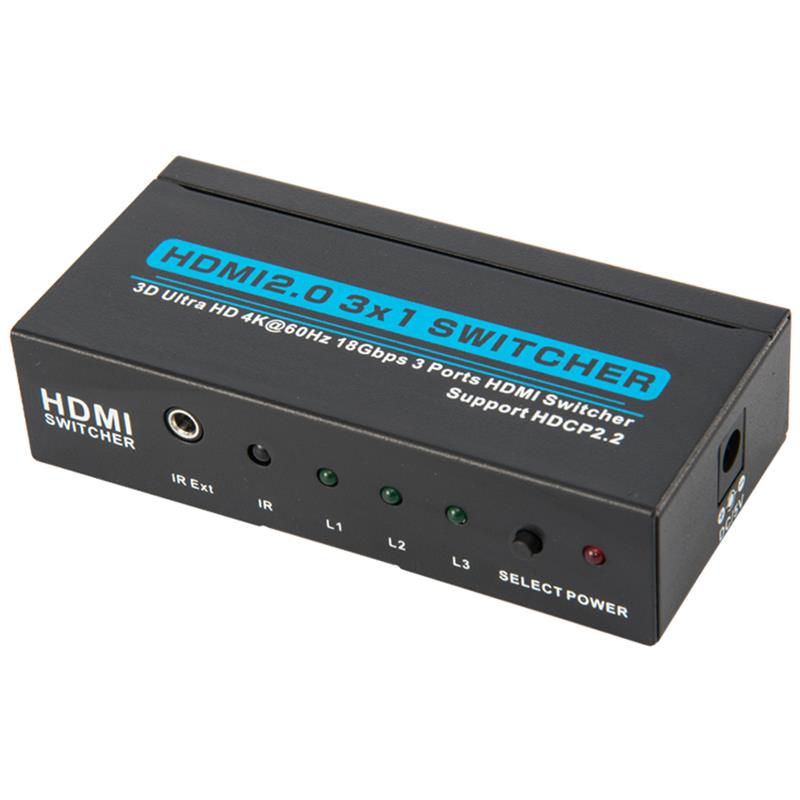

HDMI 교환기는 수동 버튼을 사용하여 다조 HDMI 신호를 고청디스플레이 (HDTV) 로 전환하는 제품이다.이렇게 하면 빈번히 케이블을 꽂는 것을 피할 수 있다.그것은 당신의 가정영화관 시스템을 최적화할 수 있습니다.

2.0 기능

하나   비디오 세 개를 응원하기 위해서 동시에 전송.

      동영상 신호는 같은 스크린으로 전송됩니다;

이.포트에 신호가 나타날 때 자동으로 자기 자신을 통해 전환

셋HDMI2.0, HDCP2.2와 DVI 1.0;

사.높은 4k2k@60Hz의 동영상 형식, 24위 RGB/YcbCR

    4:4:4/YCBCR4:4:4, 60Hz는 4k2k, 12위 YCBCR4:4:4

다섯 개.1080p@60의 3D 프레임 순서 동영상 형식을 지원합니다;

육.고해상도 VESA 모드 동영상 형식을 지원하고 QSXGA@60Hz;

7호.LPCM7.1CH, 두비진고청과 DTS-HD 메인 오디오 지원합니다;

여덟 개.적외와 패널 버튼 제어 지원

9호.HDMI 를 통해 DVI 어댑터와 DVI 호환;

10. 전송 거리를 연장하고 전송 신호 개선;

11. 금속 케이스 디자인, 전체 스크린, 신호 간섭

12.전원 (기술 인자를 참고하십시오.

3.0 포장 첨부

처음으로 확장기를 열 때 다음 항목을 포함할지 확인하십시오:

HDMI 3x1 전환기——1

5V 직류 전원 어댑터—1개

리모컨

적외수신기 연장 케이블

사용자 수첩----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

4.0 기술 인자

HDMI 소스 입력 포트----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

장치 출력 포트 보이기—

원본 접속기 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

장치 포트 연결기 보이기

HDCP 에 맞는 요구----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

단쇄 범위------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

비디오 신호--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

DDC 신호를 입력하십시오. 5복P (TTL)

짙은 색--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

HDMI2.0판.

대역폭———고600Mhz

신호속도: 18Gbps

쓰레고리 길이를 입력

출력 케이블 길이--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

케이블 표준----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

수직 주파수 범위

소모량(최대 값) 4.5와트

작업 온도---70℃

작업 전압---직류 5V

전원 어댑터-5V 1A

정중: 0.13kg

사이즈: 긴 * 폭 * 높이 (mm) ---100×48×25

5.0 응용

원본 장치 (예를 들어 DVD, 위성 수신기, 크레인, DV 카메라, A / V 수신기와 다른 HDMI 의 장치를 지원하는 HDMI의 신호를 고명도 디스플레이로 전환합니다.

5.1은 하이라이트 장치 (HDTV) 를 HDMI 교환기로 연결합니다.   출력 포트.

5.2 DVD 와 ps4 등 원본 장치를 HDMI 스위치를 연결하는 입력 엔드   항구.

5.3은 모든 연결을 완료하고 전기를 연결한 후, 검색 또는 청취할 정보를 선택할 수 있습니다

주의: HDMI 스위치를 할 때 원본 설비와 장치 및 케이블 연결을 확보하십시오.관련 포트를 정상적으로 작업하기 위해 전원 스위치를 연결하고 전원 장치를 연결한다.

6.0 설치 및 주의사항

감전, 제품의 손상과 안전을 보호하기 위해서 다음 사항에 주의하십시오:

1. 슬슬 신호선을 끼우고 자주 끼어들지 마세요. 그것들을 흔들다.

2. 장비는 햇빛, 비, 습한 환경에 놓아서는 안 된다.   바람이 통하지 않는 환경.

3. 설비에 액체 물품을 놓아서는 안 된다.

4. 설비를 열원 근처에 설치하지 마라. 불, 전기, 기타   열량 증폭기.

5. 제외   케이블을 포트에 연결하다.

6. 설비는 자체적으로 철거할 수 없고, 유래   전문 수리원.
