저희 제품 구매해 주셔서 감사합니다.제품의 안전과 다년간의 무고장 운행을 확보하기 위해 본 제품 사용 전에 자세히 설명서를 읽으십시오.

사진 및 기술 인자가 참고만 제공하고 구체적인 상황은 실제 제품을 기준으로 한다.

1.0 소개

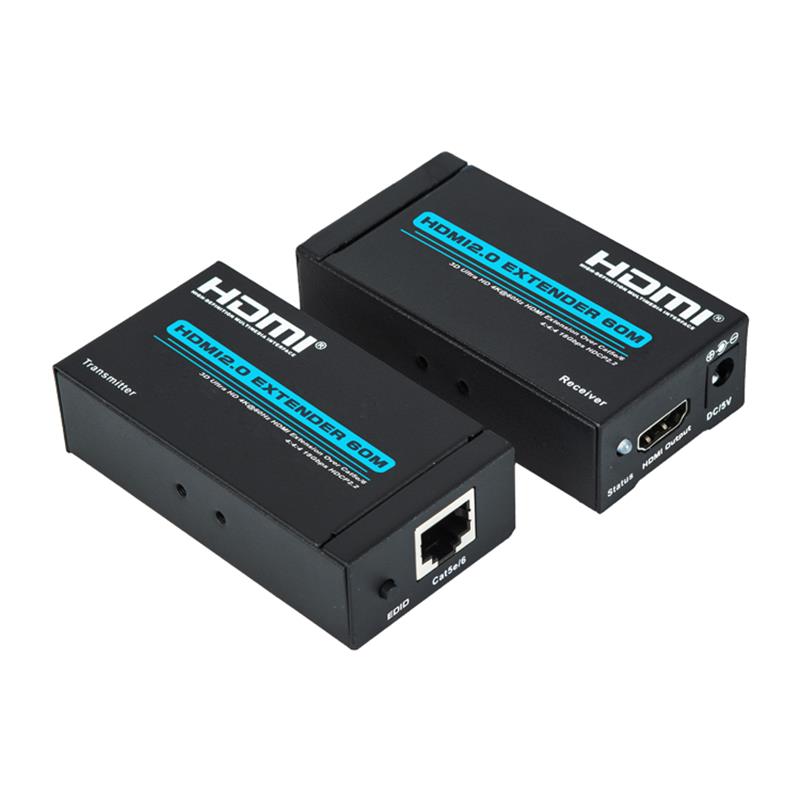

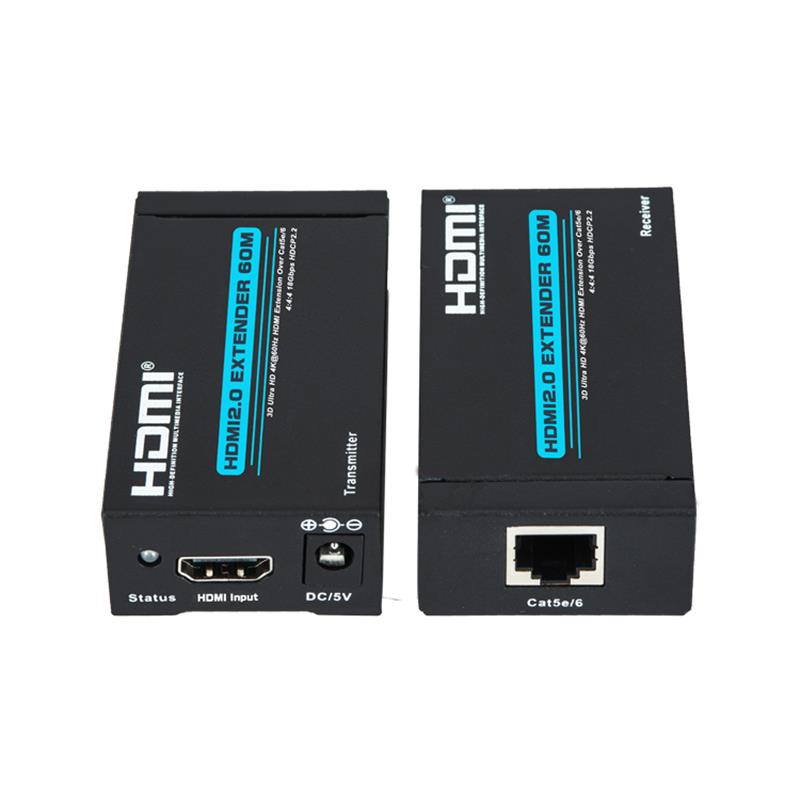

HDMI2.060M HDMI 의 확장기가 Cat5e/6 케이블을 사용하여 HDMI 케이블이 아니라 4K 신호를 60m로 확장할 수 있다. 확장기의 목적은 저원가 전송으로 원격 신호 전송을 실현하는 것이다.

2.0 기능

1) HDMI2.0, HDCP2.2와 DVI 1.0;

2) 신호 전송: cat5e 또는 캐트6   TX 와 RX 에서 계기를 연결하는 것은 HDMI 케이블이 아니라.   확장기

3) 높은 4k2k@60Hz의 동영상 형식, 24위 RGB/YcbCR   4:4:4/YCBCR4:4:4, 60Hz는 4k2k, 12위 YCBCR4:4:4

4) 높이 1080p@60의 3D 프레임 순서 동영상 형식;

5) EDID 교환기 지원

6) 오디오 형식 지원:   DTS-HD/Dolby trueHD/LPCM7.1/DTS/DTS/Dolby-AC3/DSD;

7) 전송 거리를 연장하고 전송 신호 개선;

3.0 포장 첨부

처음으로 확장기를 열 때 다음 항목을 포함할지 확인하십시오:

1.HDMI 발사기

2.HDMI 접수기

3. 전원-----------2개

4. 사용자 수첩---------1부

4.0 규범

송신기와 수신기 사이의 CAT-6 케이블 길이

HDMI 입력 / 출력 —— 60Hz/1080p/1080i/720p/576p/576i/480p/480i 아래 4Kx2K

오디오 형식 지원 -----------------------------------------------------DDTS-HD/Dolby trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

최대 대폭—

최대 보특률 ----18Gbs

영상 신호 입력—

수출 DDC 신호 -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

입력 / 출력 HDMI 케이블 거리------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

최대 작업 전류

전원 어댑터 형식-----AC(50헤르츠, 60 헤르츠) 100-240복, 수출: DC5V/1A

작업 온도 범위-------------------------------------------------------------------------------15-55℃)

작업 습도 범위: 5-90%RH(무미건조)

사이즈(장x 폭 x 높이)---82x43.5x23.5mm

5.0 연결 및 조작

5.1은 HDMI 케이블 (최대 10미터) 로 원기와 송신기를 연결한다.

5.2는 HDMI 케이블 (최대 10미터) 로 설비와 접수기 연결을 나타낸다.

5.3은 한 cat5e/6(최대 60m)을 통해 TX 와 RX 를 연결한다.

5.4 전원을 TX 와 RX 로 연결합니다.

5.5LED 지시등: 신호 입력 시 파란빛 안정.

6.0 설치 및 주의사항

감전, 제품의 손상과 안전을 보호하기 위해서 다음 사항에 주의하십시오:

하나       천천히 삽입하거나 신호 케이블을 빼거나 자주 끼우거나 흔들지 마세요.

두       설비 는 햇빛 과 빗물 과 습기 한 환경 에 놓아서는 안 된다   바람이 통하지 않는 환경.

셋       액체 물품은 설비에 놓아서는 안 된다.

사       설비를 열원 부근에 설치하지 말고 불, 전원이나 기타 열량 증폭기.

다섯       케이블을 포트에 연결하는 외에 금속이나 기타 물체를 장치에 삽입하지 마라.

여섯       자체적으로 설비를 철거하지 말고 전문적으로 수리해야 한다.
