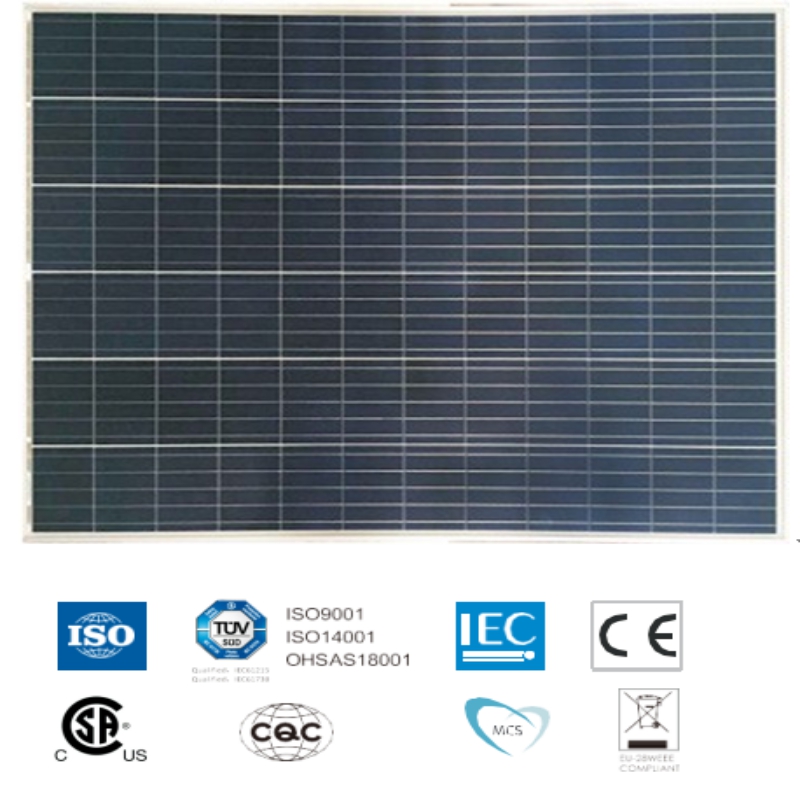

72C ELL POLYCRYSTALLINE 모듈

200-220Wp 전원 출력 범위

1000VDC 최대 시스템 전압

18.0 % 최대 효율

전기 데이터 (STC)

모델 번호                                         SYM72-6-200P               SYM72-6-205P               SYM72-6-210P               SYM72-6-215P             SYM72-6-220P

와트 -Pmax (Wp)의 정격 전력             200                                   205                                 210                               215                                 220

개방 회로 전압 -Voc (V)                   21.6                                 21.8                                 22.0                               22.2                               22.4

단락 전류 -Isc (A)                     9.59                                 9.68                                 9.77                               9.86                               9.95

최대 전원 전압 -Vmpp (V)           17.5                               17.7                                 17.9                               18.1                               18.2

최대 전력 전류 -Impp (A)             8.57                                 8.72                                 8.93                               9.06                               9.17

모듈 효율 (%)                             17                                   17.1                                 17.3                               17.5                               17.7

STC : EN 60904-3에 따른 조도 1000 W / m², 셀 온도 25 ° C, 공기 질량 AM1.5.

전기 데이터 (NOCT)

모델 번호                                           SYM72-6-200P               SYM72-6-205P               SYM72-6-210P         SYM72-6-215P           SYM72-6-220P

최대 전력 -Pmax (Wp)                     147.9                               151.6                               155.3                         159.0                           162.7

개방 회로 전압 -Voc (V)                     20.1                                 20.3                               20.4                           20.6                               20.8

단락 전류 -Isc (A)                     7.8                                   7.9                                 7.9                             8.0                               8.1

최고 전원 전압 -Vmpp   (V)           16.1                                 16.2                               16.4                           16.6                               16.7

최대 전력 전류 -Ippp (A)             6.9                                   7.0                                 7.2                             7.3                                 7.4

NOCT : 800 W / m²에서 조도, 주변 온도 20 ° C, 풍속 1 m / s.

기계 데이터

태양 전지                                                             다결정 156.75 × 104.50mm

셀 구성                                                 72 세포 (6 × 12)

모듈 치수                                               1320 × 990 × 35mm

무게                                                                 14.5 키로그램

최고급                                                           3.2mm, 고 투과율, 저 철분, 강화 ARC 유리

기판                                                             화이트 백 시트

틀                                                                 양극 처리 된 알루미늄 합금 유형 6063T5,은 색깔

제이 박스                                                                   포팅, IP67, 1000VDC, 3 개의 쇼트 키 바이 패스 다이오드

케이블                                                                 4.0mm² (12AWG), 900mm 길이

커넥터                                                           IP67 MC4 호환

온도 & 축 방향 등급

공칭 작동 셀 온도 (NOCT)                                             45 ° C ± 2 ° C

Voc의 온도 계수                                                                   -0.32 % / ° C

Isc의 온도 계수                                                                     0.05 % / ° C

Pmax의 온도 계수                                                               -0.39 % / ° C

작동 온도                                                                         -40 ~ + 85 ° C

최대 시스템 전압                                                                         1000VDC

최대 시리즈 퓨즈 등급                                                                           15A

역전 류 제한                                                                         15A

피 ACKAGING 구성

                                                  40 피트                                 20 피트

컨테이너 당 모듈 수                                 1160                               500

팔레트 당 모듈 수                                         2                                   2

컨테이너 당 팔레트 수                                   580                                 250

포장 상자 치수 (LxWxH) (mm)                   1340 * 1010 * 90                 1340 * 1010 * 90

박스 총중량 [kg                                                     30                                     30

주의 : 제품을 사용하기 전에 안전 및 설치 지침을 읽으십시오.
