1.0 소개

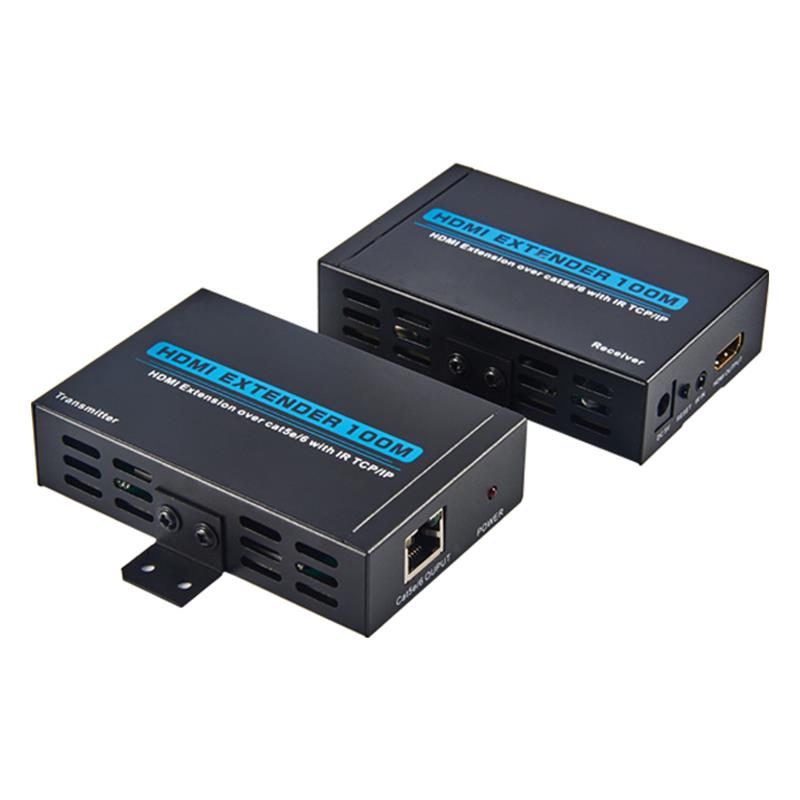

CAT5e/6의 HDMI 확장기는 하나의 도구로 HDMI 신호를 호환으로 확대하는 모니터를 사용합니다.비싼 HDMI 케이블과 달리 기존 CAT 5e/6케이블 / 콘센트는 고급 기능을 수행할 수 있으며, 전송 (12위 / 색) 영상과 디지털 오디오 폭이 25MHZ에 달한다.HDMI 발사기와 수신기, 5e/6종 확장기는 주요 HDMI 확장기 도구입니다.HDMI 확장자는 IR 재전송을 지원하기 때문에 HDMI 확장기를 사용하여 100미터 밖의 원본을 제어할 수 있습니다.

2.0 기능

하나       직류 5V 전원;

두       HDMI 1.3, HDCP 1.1과 DVI 1.1 겸용;

셋       짙은 색상이 12비트/색상 지원

사       20~60kHz 적외선 지원

다섯       CAT5e/6 케이블을 채택하여 데이터 / DDC 전송;

여섯       최고의 품질으로 TMDS 데이터를 다시 전송 하기 전에 균형과 전송된 TMDS 데이터를 회복하고, 전입된 신호의 질은 어떻든

일곱       케이블 테스트는 1080p 해상도 아래 HDMI 입력 원본이 10미터 밖 에 있을 수 있다고 밝혔다.

여덟       10080p 해상도 신호를 전송할 때 CAT6 의 근무거리는 100미터 (최대치) 다.

3.0 포장 첨부

처음으로 확장기를 열 때 다음 항목을 포함할지 확인하십시오:

HDMI 확전기 1개

HDMI 확장기 수신기 1개

적외송신기

적외수신기

5V 직류 전원 어댑터-2개

조작 설명서

4.0 규범

주파수   대역폭-------------------------------------------------------------------------------------------------------------------------------------------------------------- 2.25파운드   (단쇄로)

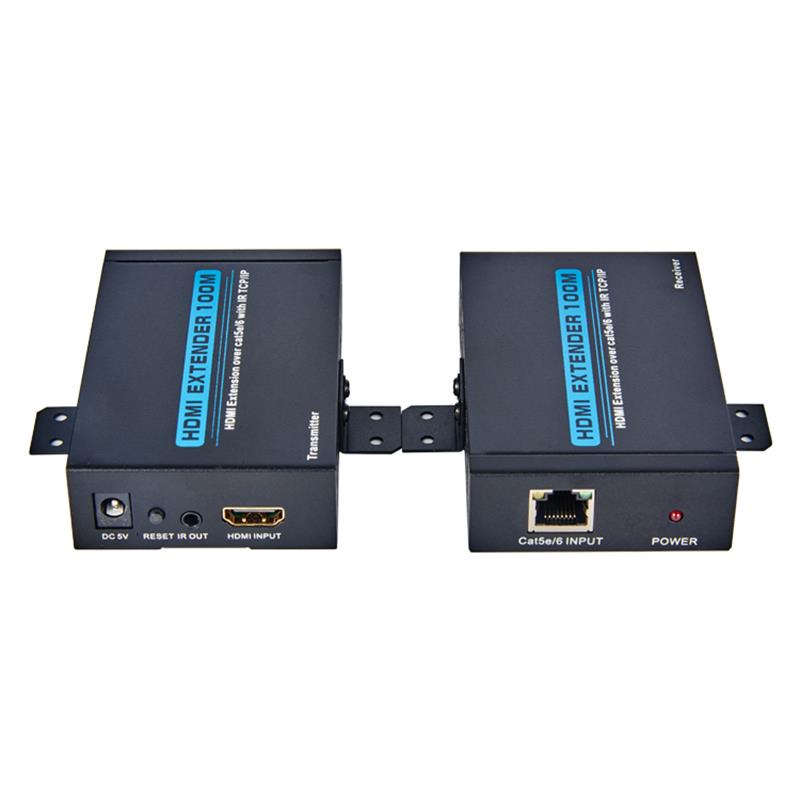

HDMI 인터페이스   변환기 입력 / 출력 포트 배   HDMI 포트/1 x CAT6

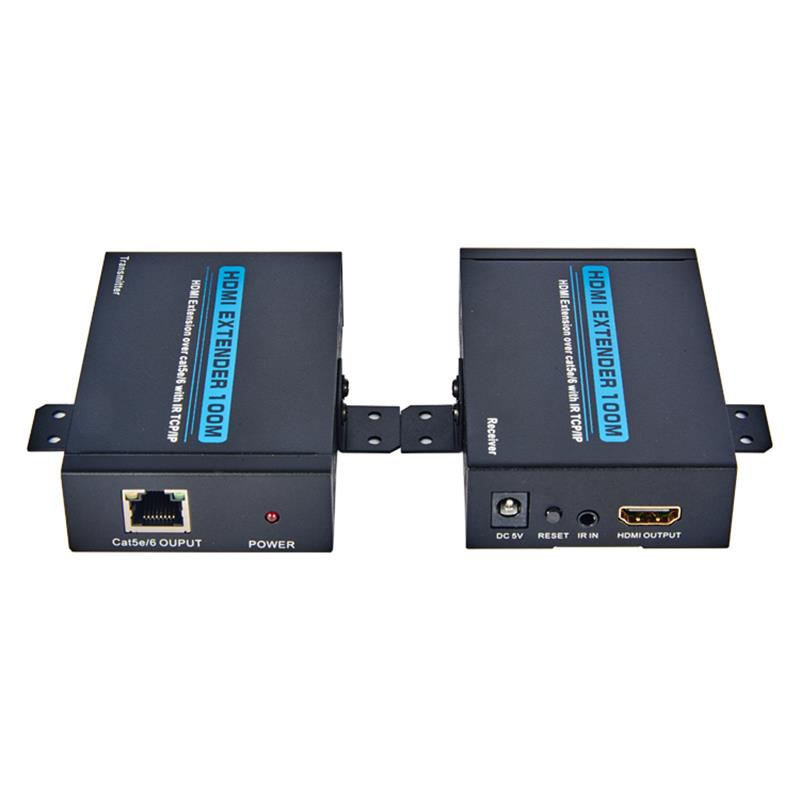

HDMI 인터페이스   수신기 입력 / 출력 포트 하나   x HDMI 포트 / 1 x CAT6

권력   공급------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 직류   5 복

ESD 보호   인체 모델 표본   8kV(가스 방전)/ 표본   4kV (접촉 방전)

치수   (밀리미터)------------------------------------------------------------------------------------------------------------------------------------------------------------ 65 (폭)   X 100 (깊이) X 25 (고)

조작   온도---------------------------------------------------------------------------------------------------------------------------------------------------- 섭씨도   40도/32 화씨도~104 화씨도

보관부   온도---------------------------------------------------------------------------------------------------------------------------------------------- 섭씨   ~60도/4 화씨도~140화씨도

상대적   습도---------------------------------------------------------------------------------------------------------------------------------------------------------------- 20~90%   RH (비응축)
