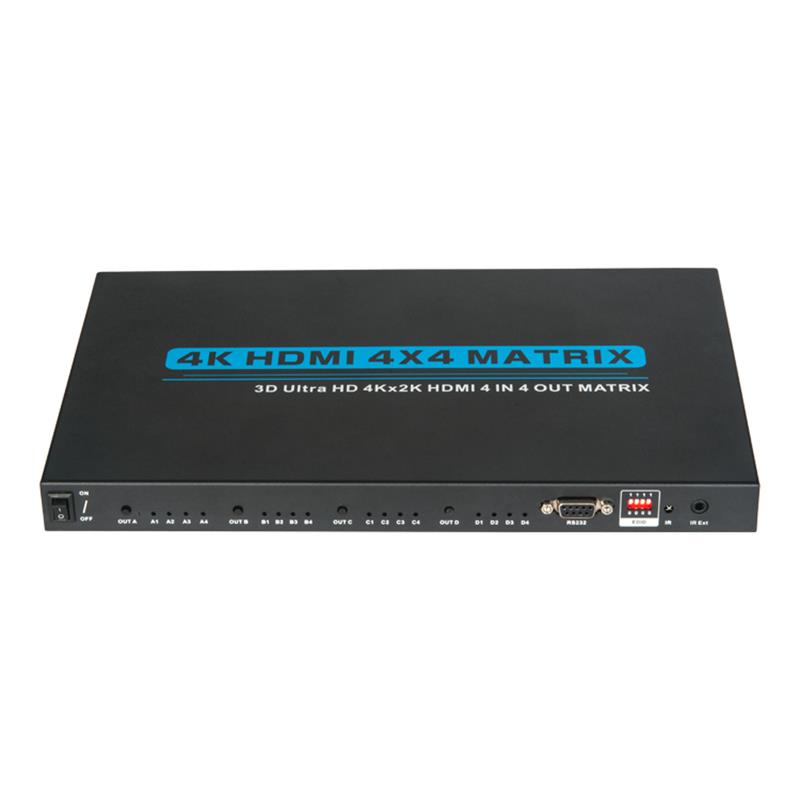

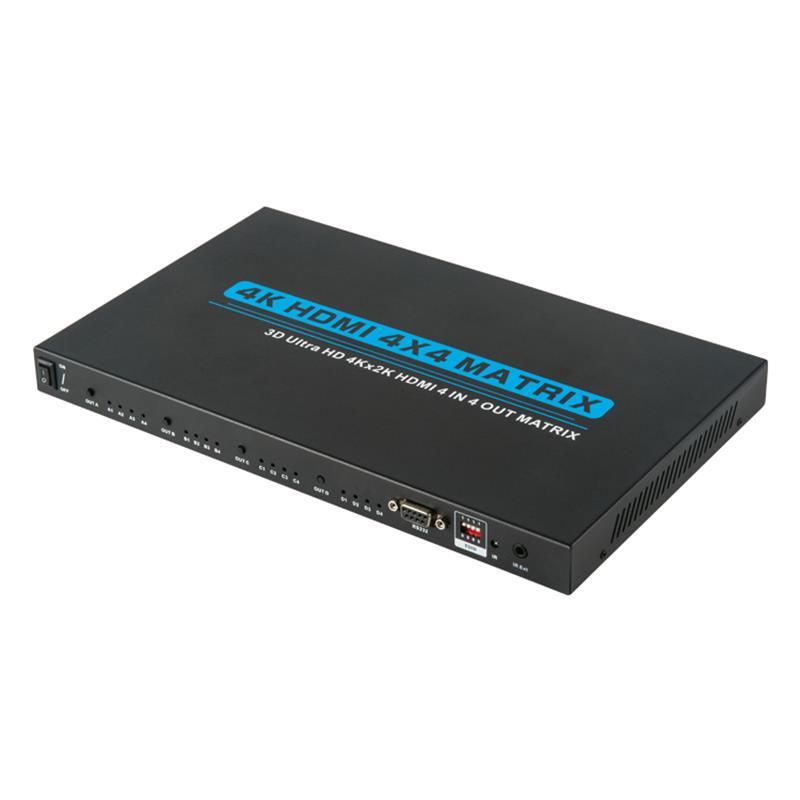

HDMI Matrix 는 완벽한 매트릭스 제품으로 독립된 외부 오디오 출력 포트를 가지고 있으며, 4개의 다른 HDMI 신호원과 4개의 모니터를 연결할 수 있다.리모컨이나 버튼을 사용하면 네 개의 입력 신호 중 임의 1개나 2개를 네 개의 디스플레이로 전환할 수 있다.출력 신호가 같거나 다를 수 있다.이 제품을 사용하면 빈번히 끊기거나 모니터를 재연결하는 신호원을 막을 수 있다.우선순위를 입력하는 신호원을 유연하게 선택할 수 있으며, 작업을 하지 않는 입력 신호원을 뛰어넘을 수 있다.그것은 당신의 가정영화관 시스템을 최적화할 수 있습니다.

2.0 기능

지능 스위치

1. 4개의 입력 포트가 각각 4개의 신호원에 연결될 때   HDMI 케이블을 사용하여 HDMI 의 행렬이 마지막을 인식한다   연결 포트에서 입력 신호를 네 개의 모니터로 전환합니다.

2. 리모컨을 사용하여 필요한 입력 신호원을 선택해야 한다   제어 또는 버튼을 누르면 네 개의 모니터를 표시할 수 있습니다   신호

셋HDCP 의 원본 장치와 장치 표시   HDMI 포트.

사.고해상도 1920*1200,480i/p,576i/p, 720i/p, 1080i와 1080p, 3840 & 35 120; 2160 @25/30Hz.

다섯 개.네 명의 HDMI 원 사이에서 쉽게 전환한다.

육.두 모니터는 같은 신호나 다른 신호를 받을 수 있지만 상호 할 필요는 없다   상호 동향.

7호.더블 채널 오디오 수신기 장치에 연결하기 쉽다.

여덟 개.HDMI 1.4 응원.

9호.HDCP 에 부합하다.

열 개.DVI HDMI 어댑터 DVI 장치를 지원합니다.

11호.삽입하면 사용하고 설치할 필요가 없다.

열두 살.금속 케이스 디자인, 전체 스크린, 무신호 간섭.

열세 살.리모컨이나 버튼을 사용하여 입력 원본을 선택합니다.

14세.LED 지시 신호 / 전원 모드.

3.0 포장 내용

본기 사용을 시도하기 전에 포장을 확인하고 컨테이너 안에 다음 물품을 포함하십시오:

1.HDMI 4X4 행렬-----1개

2. 직류 12V 전원 어댑터 --------1개

3. 리모컨-----------1건

4. 사용자 수첩---------1부

4.0 기술 인자

HDMI 인터페이스   소스 입력 포트------------------------------------------------------------------------------------------------------------------------------------------------------------------ 4개

디스플레이   장치 출력 포트 4개

원천   포트 연결기------------------------------------------------------------------------------------------------------------------------------------------------------------------ HDMI 인터페이스   19침

디스플레이   장치 포트 연결기 HDMI 인터페이스   19침

고밀도 음극 보호   순종적-------------------------------------------------------------------------------------------------------------------------------------------------------- 맞다

독신   링크 범위---------------------------------------------------------------------------------------------------------------------------------------------- 3840과 2160

입력   비디오 신호 ---0.5-1.0   전압 P-P

입력   DDC 신호-------------------------------------------------------------------------------------------------------------------------------------------------------------------- 다섯 개   전압 P-P (TTL)

깊다   색상-------------------------------------------------------------------------------------------------------------------------------------------------- 36위

HDMI 인터페이스   버전-------------------------------------------------------------------------------------------------------------------------------------------------------------------------- HDMI1.4 표준

띠 폭---------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 위로   에서 340Mhz

신호   속도-------------------------------------------------------------------------------------------------------------------------------------------------------------- 위로   10.2Gbps

이것   길이   입력 케이블------------------------------------------------------------------------------------------------------------------------------------------------------------------ 제3페이지 사시 15미터 ； 블루 DVD 사시 15미터

이것   길이   출력 케이블 사시 25미터

이것   케이블 표준-------------------------------------------------------------------------------------------------------------------------------------------------------- 26 미국 선규   HDMI1.4 표준

수직   주파수 범위 헤르츠

권력   소모량(최대)-------------------------------------------------------------------------------------------------------------------------------------------- 15 기와

조작   온도---------------------------------------------------------------------------------------------------------------------------------------------------- 도 -70개 도

작업   전압------------------------------------------------------------------------------------------------------------------------------------------------ 직류   12볼트

권력   어댑터-------------------------------------------------------------------------------------------------------------------------------------------------------------- 12볼트   양갑

순가   무게------------------------------------------------------------------------------------------------------------------------------------------------------------ 3.2kg

사이즈:   길이가 높다(mm)-------------------------------------------------------------------------------------------------------------------------------------------------- 300*181*25
